Kumpletong Gabay sa Pag-install ng Pneumatic Diaphragm Valve

Pag-unawa sa Pneumatic Diaphragm Valve Components at Operation

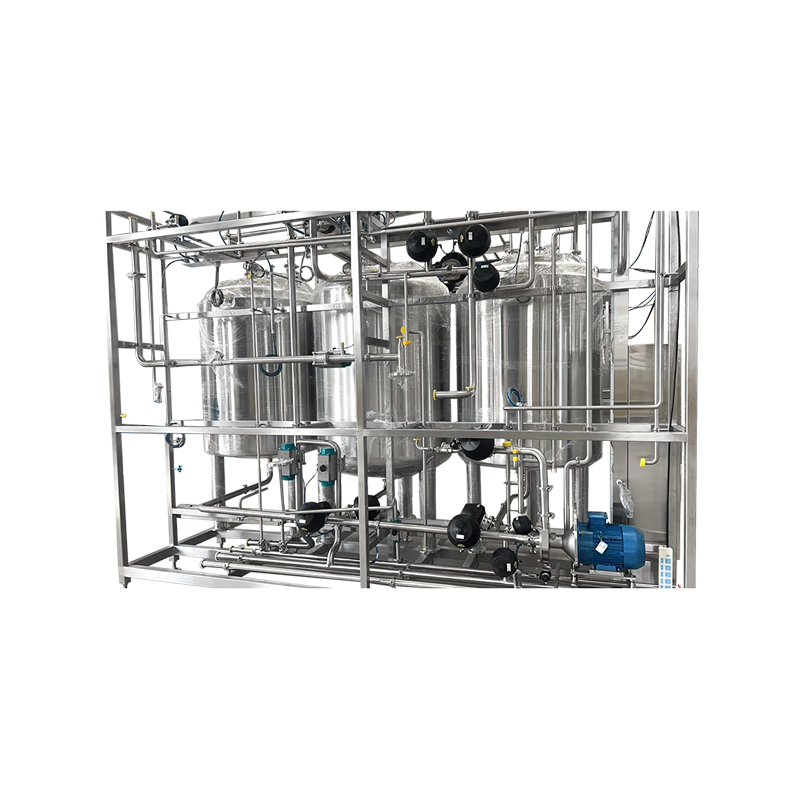

Mga balbula ng pneumatic diaphragm gumana sa pamamagitan ng compressed air pressure na kumikilos sa isang flexible na diaphragm na kumokontrol sa daloy ng fluid sa katawan ng balbula, na nag-aalok ng tumpak na kontrol at maaasahang shutoff sa magkakaibang mga pang-industriya na aplikasyon. Ang pangunahing disenyo ay naghihiwalay sa process media mula sa actuating mechanism sa pamamagitan ng elastomeric o PTFE diaphragm, na pumipigil sa kontaminasyon ng mga sensitibong likido habang pinoprotektahan ang mga panloob na bahagi mula sa mga kinakaing unti-unti o nakasasakit na mga sangkap. Ang katangian ng paghihiwalay na ito ay ginagawang partikular na mahalaga ang mga pneumatic diaphragm valve sa pagmamanupaktura ng parmasyutiko, pagproseso ng pagkain, paghawak ng kemikal, at paggawa ng semiconductor kung saan ang kadalisayan ng produkto at pag-iwas sa kontaminasyon ay kumakatawan sa mga kritikal na kinakailangan sa pagpapatakbo.

Ang katawan ng balbula ay naglalaman ng daloy ng daloy at upuan ng diaphragm, na karaniwang gawa mula sa hindi kinakalawang na asero, PVC, PVDF, o iba pang mga materyales na pinili batay sa pagkakatugma ng kemikal sa mga kinakailangan sa fluid ng proseso at temperatura ng pagpapatakbo. Ang diaphragm mismo ay kumakapit sa pagitan ng valve body at bonnet assembly, na lumilikha ng seal na pumipigil sa paglipat ng fluid sa actuator chamber habang pinapayagan ang compressor o stem na magpadala ng actuating force mula sa pneumatic actuator patungo sa diaphragm. Ang pagpili ng materyal para sa diaphragm ay nagpapatunay na kritikal, na may mga opsyon kabilang ang EPDM para sa pangkalahatang serbisyo ng tubig, Viton para sa chemical resistance, PTFE para sa matinding chemical compatibility, at mga espesyal na compound para sa mataas na temperatura na mga aplikasyon o mga partikular na chemical exposure.

Ang pneumatic actuator ay nagko-convert ng compressed air pressure sa mechanical force na nagbubukas o nagsasara ng valve, na may actuator sizing na tinutukoy ng kinakailangang stem force upang madaig ang fluid pressure, diaphragm stiffness, at anumang mga kondisyon ng proseso na nakakaapekto sa operasyon ng balbula. Ang mga linear actuator ay nagbibigay ng proporsyonal na kontrol sa pamamagitan ng iba't ibang presyon ng hangin na nagpoposisyon sa diaphragm sa mga intermediate na punto sa pagitan ng ganap na bukas at ganap na sarado, na nagpapagana ng tumpak na regulasyon ng daloy sa mga automated na sistema ng kontrol sa proseso. Ang mga spring-return actuator ay nagsasama ng mga panloob na bukal na awtomatikong nagtutulak sa balbula sa isang paunang natukoy na ligtas na posisyon sa pagkawala ng presyon ng hangin, na nagbibigay ng fail-safe na operasyon na mahalaga para sa mga emergency shutdown system at mga application na nangangailangan ng predictable failure mode behavior.

Pagpaplano bago ang Pag-install at Paghahanda ng Site

Ang matagumpay na pag-install ng pneumatic diaphragm valve ay nagsisimula sa komprehensibong pagpaplano na tumutugon sa configuration ng piping, accessibility ng actuator, mga kinakailangan sa hangin ng instrumento, at mga kondisyon sa kapaligiran sa lokasyon ng pag-install. Suriin ang mga diagram ng proseso at instrumentation upang i-verify ang tinukoy na laki ng balbula, rating ng presyon, konstruksiyon ng materyal, at mga kinakailangan sa aktuasyon na tumutugma sa aktwal na mga kondisyon ng aplikasyon, na nagpapatunay na ang napiling balbula ay kayang hawakan ang pinakamataas na presyon ng pagpapatakbo, mga sukdulan ng temperatura, at mga pagkakalantad ng kemikal na inaasahan sa panahon ng normal at hindi magandang kondisyon. Ang mga pagkakaiba sa pagitan ng mga pagtutukoy at kundisyon ng field ay dapat lutasin bago magpatuloy sa pag-install, dahil ang pag-install ng mga hindi tugmang balbula ay lumilikha ng mga panganib sa kaligtasan, mga problema sa pagpapatakbo, at potensyal na pinsala sa kagamitan.

Ang pagkakahanay ng mga piping at mga kinakailangan sa suporta ay nangangailangan ng pansin sa panahon ng pagpaplano bago ang pag-install, dahil ang mga hindi naka-align na tubo ay nagpapataw ng mekanikal na stress sa mga katawan ng balbula na maaaring magdulot ng pagtagas, napaaga na pagkabigo, o mga problema sa pagpapatakbo. Ang sistema ng piping ay dapat magsama ng sapat na mga suporta sa magkabilang panig ng lokasyon ng balbula, na pumipigil sa balbula na suportahan ang bigat ng tubo na lilikha ng stress sa katawan ng balbula o mga koneksyon. I-verify na ang upstream at downstream na piping ay sumusunod sa kaparehong nominal na laki ng valve, o kumpirmahin na ang mga tamang reducer ay available kung ang mga pagbabago sa laki ay nangyayari malapit sa lokasyon ng balbula. Ang pagtatangkang bawiin ang hindi pagkakatugma ng piping sa pamamagitan ng sobrang paghihigpit ng mga koneksyon sa balbula ay lumilikha ng mga konsentrasyon ng stress na pumuputok sa mga katawan ng balbula, lalo na sa mga malutong na materyales tulad ng PVC o mga bahaging may linyang salamin.

Kasama sa mga kinakailangan sa supply ng hangin ng instrumento ang pag-verify ng sapat na presyon, kapasidad ng daloy, at kalidad ng hangin upang mapagkakatiwalaan ang pneumatic actuator sa buong buhay ng serbisyo nito. Ang mga karaniwang pneumatic actuator ay karaniwang nangangailangan ng apatnapu hanggang isang daang pounds bawat square inch na air pressure depende sa disenyo ng actuator at laki ng balbula, na may mga air supply system na nagpapanatili ng presyon ng hindi bababa sa dalawampung porsyento sa itaas ng minimum na mga kinakailangan ng actuator upang matiyak ang maaasahang operasyon sa kabila ng mga pagkakaiba-iba ng supply pressure. Ang mga detalye ng kalidad ng hangin ay karaniwang nag-uutos ng pag-alis ng moisture, langis, at mga particulate sa pamamagitan ng filtration at drying equipment, na pumipigil sa actuator corrosion, seal degradation, at mga problema sa pagpapatakbo mula sa kontaminadong air supply. Ang pag-install ng nakalaang filter-regulator unit malapit sa lokasyon ng balbula ay nagbibigay ng naka-localize na air conditioning at regulasyon ng presyon na partikular sa mga kinakailangan ng balbula na iyon.

Checklist bago ang Pag-install

• I-verify na tumutugma ang mga detalye ng balbula sa mga kinakailangan sa proseso kabilang ang laki, rating ng presyon, compatibility ng materyal, at uri ng koneksyon sa dulo bago alisin sa packaging o maghanda para sa pag-install
• Siyasatin ang balbula at actuator kung may pinsala sa pagpapadala kabilang ang mga dents, bitak, o baluktot na bahagi, at i-verify na ang lahat ng accessory kabilang ang mga positioner, limit switch, o solenoid valve ay naroroon at hindi nasira
• Kumpirmahin na ang piping ay malinis, maayos na sinusuportahan, at nakahanay sa loob ng mga katanggap-tanggap na tolerance, na may mga gasket surface na walang mga debris, pinsala, o mga iregularidad na maaaring makompromiso ang sealing
• I-verify na ang supply ng hangin ng instrumento ay nakakatugon sa mga kinakailangan sa presyon, daloy, at kalidad na may naaangkop na pagsasala, regulasyon, at kagamitan sa pagtanggal ng kahalumigmigan na naka-install at gumagana nang maayos
• Tiyaking may sapat na clearance para sa operasyon ng actuator, access sa pagpapanatili sa diaphragm at bonet assembly, at pagpapalit ng mga bahagi ng wear sa hinaharap nang walang malawakang disassembly ng piping

Mga Pamamaraan sa Pag-install at Pagkonekta ng Valve Body

Tinitiyak ng wastong oryentasyon ng balbula ang pinakamainam na pagganap at pinipigilan ang mga problema sa pagpapatakbo, kasama ang karamihan sa mga diaphragm valve na idinisenyo para sa mga partikular na posisyon sa pag-install na ipinahiwatig ng mga arrow ng direksyon ng daloy na inihagis o nakatatak sa katawan ng balbula. Ang pag-install ng mga valve pabalik ay binabaligtad ang nilalayon na pattern ng daloy sa buong diaphragm, na posibleng magdulot ng maagang pagkasira, nabawasan ang kakayahan sa pagsara, o kontrolin ang kawalan ng katatagan sa mga throttling application. Ang oryentasyon ng actuator ay nangangailangan din ng pagsasaalang-alang, na may mga pneumatic actuator na karaniwang naka-mount nang patayo sa itaas ng valve body upang maiwasan ang pag-iipon ng moisture sa mga actuator chamber at payagan ang tamang drainage ng anumang condensation na nabubuo sa panahon ng operasyon.

Ang pag-install ng flange na koneksyon para sa mga flanged diaphragm valve ay nagsasangkot ng maingat na pagpili ng gasket, mga pagkakasunud-sunod ng paghigpit ng bolt, at kontrol ng torque upang lumikha ng pare-parehong compression sa paligid ng buong circumference ng flange nang hindi labis na binibigyang diin ang katawan ng balbula. Pumili ng mga gasket na tugma sa parehong fluid ng proseso at materyal na nakaharap sa flange, na may mga full-face na gasket na inirerekomenda para sa mga plastic o glass-lined valve body upang ipamahagi ang mga bolt load sa buong flange face sa halip na i-concentrate ang stress sa nakataas na mukha. I-install ang flange bolts na mahigpit sa daliri sa simula, pagkatapos ay ilapat ang torque sa isang pattern ng bituin na gumagana mula sa magkasalungat na bolts nang unti-unting patungo sa mga katabing fastener, na kumukumpleto ng maraming tightening pass na may unti-unting pagtaas ng torque hanggang sa maabot ang tinukoy na huling halaga na naaangkop para sa flange na materyal at rating.

Ang pag-install ng sinulid na koneksyon ay nangangailangan ng thread sealant o tape application na pumipigil sa pagtagas nang hindi nakontamina ang stream ng proseso o nagpapahirap sa pag-disassembly sa hinaharap. Ilapat ang PTFE tape o naaangkop na thread sealant sa mga male thread lamang, wrapping tape sa direksyon kung saan ang tightening motion ay pumipilit sa halip na i-unwrap ang tape mula sa mga thread. Ang pakikipag-ugnayan sa thread ay dapat na madaling magsimula sa pamamagitan ng kamay, na may pagtutol na nagpapahiwatig ng cross-threading, nasira na mga thread, o dayuhang materyal na nangangailangan ng pagwawasto bago maglapat ng mga wrenches. Higpitan ang mga sinulid na koneksyon sa mga inirerekomendang halaga ng torque gamit ang wastong mga laki ng wrench na ganap na nakakabit sa mga flat, pag-iwas sa mga adjustable na wrench o pipe wrenches na maaaring makapinsala sa mga valve body o ma-deform ang mga thread ng koneksyon sa pamamagitan ng labis o hindi wastong pagkakabahagi ng puwersa.

Pneumatic Actuator Mounting at Air Line Connection

Ang pag-mount ng actuator sa valve bonnet ay nangangailangan ng pag-verify ng wastong pagkakahanay sa pagitan ng actuator stem at ng valve compressor o diaphragm plate, tinitiyak na ang force transmission ay nangyayari nang concentrically nang walang side loading na nagdudulot ng pagbubuklod o maagang pagkasira. Karamihan sa mga pneumatic diaphragm valve ay gumagamit ng standardized actuator mounting patterns na umaayon sa mga pamantayan ng industriya gaya ng VDI/VDE 3845 o ISO 5211, na nagpapahintulot sa pagpapalitan sa pagitan ng mga actuator mula sa iba't ibang manufacturer. Gayunpaman, i-verify na tumutugma ang mga pattern ng mounting bolt hole, stem connection, at pangkalahatang dimensyon bago subukang i-install, dahil ang mga pagkakaiba-iba ng dimensyon sa pagitan ng mga diumano'y compatible na bahagi ay maaaring maiwasan ang tamang pag-assemble o lumikha ng mga problema sa pagpapatakbo sa kabila ng matagumpay na pisikal na pag-install.

Ang pag-secure ng actuator sa balbula ay nagsasangkot ng paghihigpit sa mga mounting bolts sa tinukoy na mga halaga ng torque sa isang cross-pattern na pagkakasunud-sunod na namamahagi ng clamping force nang pantay-pantay sa paligid ng mounting flange. Ang under-tightening ay nagbibigay-daan sa paggalaw sa pagitan ng actuator at valve na pumipinsala sa mga mounting surface at lumilikha ng mga problema sa alignment, habang ang sobrang paghigpit ay maaaring pumutok sa mga plastic valve bonnet o deform mounting flanges sa mga bahaging metal. Tinukoy ng karamihan sa mga tagagawa ang mga mounting bolt torque sa kanilang mga tagubilin sa pag-install, na may iba't ibang halaga batay sa laki ng bolt, materyal, at ang partikular na kumbinasyon ng valve-actuator na ini-install. Sa kawalan ng mga tiyak na detalye ng torque, ilapat ang mga karaniwang halaga ng torque para sa bolt grade at sukat na ginagamit, partikular na mag-ingat sa mga plastic na bahagi na kumukuha ng mas mababang stress kaysa sa mga metal assemblies.

Ang mga koneksyon sa linya ng hangin sa actuator ay nangangailangan ng naaangkop na mga fitting, materyales sa tubing, at mga paraan ng koneksyon na pumipigil sa pagtagas habang pinapayagan ang pagdiskonekta sa hinaharap para sa pagpapanatili o pagpapalit ng actuator. Ang plastic o nylon na tubing na angkop ang laki para sa mga koneksyon ng actuator port ay nagbibigay ng mga flexible na koneksyon na tumanggap ng menor de edad na paggalaw ng actuator habang lumalaban sa kinking o paghihigpit sa daloy. Ang mga push-to-connect na fitting ay nagbibigay-daan sa mabilis, maaasahang mga koneksyon nang hindi nangangailangan ng mga thread sealant o mga espesyal na tool, kahit na ang wastong pagputol ng tubing at mga diskarte sa pagpapasok ay nagpapatunay na mahalaga para sa walang-leak na pagganap. Gupitin ang tubing na may naaangkop na mga cutter na gumagawa ng mga parisukat, malinis na mga hiwa nang hindi nababago ang hugis ng dulo ng tubo, pagkatapos ay ipasok ang tubing nang buo sa fitting hanggang sa ibaba ito laban sa panloob na stop, pag-verify ng secure na pakikipag-ugnayan sa pamamagitan ng pagtatangkang hilahin ang tubing nang libre nang hindi binibitawan ang fitting collar.

Kontrolin ang Pagsasama at Pagsubok ng Air System

Ang pag-install ng filter-regulator sa linya ng supply ng hangin ay nagbibigay ng naka-localize na air conditioning at pressure control na partikular sa mga kinakailangan ng valve actuator, na binabayaran ang mga pagkakaiba-iba ng supply pressure at nag-aalis ng mga contaminant na maaaring makakompromiso sa performance ng actuator. I-mount ang filter-regulator assembly sa isang naa-access na lokasyon na nagbibigay-daan sa maginhawang pagpapalit ng elemento ng filter at condensate drainage nang hindi nangangailangan ng malawakang disassembly o nakakaabala sa mga operasyon sa katabing kagamitan. I-orient ang filter-regulator ayon sa mga tagubilin ng tagagawa, karaniwang patayo na may filter na bowl pababa upang i-promote ang wastong condensate drainage at contaminant settling. Ayusin ang regulator upang maghatid ng presyon ng humigit-kumulang sampung porsyento na mas mataas sa minimum na kinakailangan ng actuator, na nagbibigay ng sapat na operating margin habang iniiwasan ang hindi kinakailangang stress ng actuator mula sa labis na presyon.

Ang pag-install ng solenoid valve para sa automated valve control ay nangangailangan ng wastong pag-verify ng boltahe, integridad ng koneksyon sa kuryente, at functional testing para matiyak ang maaasahang valve actuation bilang tugon sa mga control signal. I-verify na ang mga rating ng boltahe ng solenoid valve ay tumutugma sa mga available na power supply, na nagpapatunay kung kinakailangan ang boltahe ng AC o DC at ang magnitude ng boltahe ay nasa loob ng mga katanggap-tanggap na saklaw. I-mount ang mga solenoid valve sa mga oryentasyong inirerekomenda ng mga manufacturer, kadalasang may mga coil pataas upang maiwasan ang pag-iipon ng moisture at payagan ang tamang pag-vent. Ang mga de-koryenteng koneksyon ay dapat gumamit ng naaangkop na conduit, cable gland, o cord grip na nagpapanatili ng mga rating ng proteksyon sa kapaligiran habang nagbibigay ng strain relief na pumipigil sa pagkasira ng wire mula sa vibration o hindi sinasadyang mga puwersa ng paghila.

Ang mga tagapagpahiwatig ng posisyon ng balbula o mga switch ng limitasyon ay nagbibigay ng feedback na nagkukumpirma sa posisyon ng balbula para sa pagsubaybay sa control system at mga interlock na function, na nangangailangan ng wastong pag-mount, pagsasaayos, at pag-verify sa panahon ng pag-commissioning. Ang mga mekanikal na switch ng limitasyon ay karaniwang naka-mount sa actuator gamit ang mga bracket na naglalagay ng mga switch actuator upang makipag-ugnayan sa mga cam o mga target na nakakabit sa actuator stem, na lumilikha ng mga tiyak na signal ng posisyon sa mga paunang natukoy na mga punto ng paglalakbay sa balbula. Isaayos ang mga switch ng limitasyon upang tumpak na mag-trigger sa nais na mga posisyon ng balbula, karaniwang ganap na bukas at ganap na sarado para sa mga balbula na may dalawang posisyon, pagkatapos ay i-verify ang wastong operasyon sa pamamagitan ng manu-manong paghagod sa balbula sa buong saklaw nito habang sinusunod ang mga pagbabago sa estado ng switch. Ang mga de-koryenteng koneksyon upang limitahan ang mga switch ay nangangailangan ng pansin sa wire routing, strain relief, at proteksyon sa kapaligiran na angkop para sa lokasyon ng pag-install.

Configuration ng Koneksyon ng Pneumatic System

Mga Pamamaraan sa Pag-komisyon at Pagsusuri sa Pag-andar

Ang paunang pagsusuri sa stroke na walang process fluid ay nagve-verify ng mekanikal na operasyon, pagganap ng actuator, at kawalan ng pagbubuklod o interference bago ipasok ang mga potensyal na mapanganib na materyales sa system. Dahan-dahang ilapat ang hangin ng instrumento habang pinagmamasdan ang paggalaw ng actuator, nakikinig sa mga hindi pangkaraniwang tunog na nagpapahiwatig ng interference o misalignment, at bini-verify ang maayos na paglalakbay sa kumpletong hanay mula sa ganap na sarado hanggang sa ganap na bukas na mga posisyon. Para sa mga spring-return actuator, i-verify ang wastong fail-safe na operasyon sa pamamagitan ng pag-alis ng air pressure at pagkumpirma na gumagalaw ang valve sa paunang natukoy na ligtas na posisyon nito sa loob ng inaasahang mga time frame. Ulitin ang stroke testing nang maraming beses upang matukoy ang mga pasulput-sulpot na problema at matiyak ang pare-pareho, paulit-ulit na operasyon bago magpatuloy sa pressure testing.

Tinutukoy ng pagsusuri sa pagtagas ng upuan ang kakayahan sa pagsara ng balbula, mahalaga para sa mga application na nangangailangan ng mahigpit na pagsara upang maiwasan ang pag-aaksaya ng produkto, mapanatili ang kontrol sa proseso, o matiyak ang pagiging maaasahan ng sistema ng kaligtasan. Kasama sa karaniwang pagsusuri sa pagtagas ng upuan ang pagdiin sa balbula mula sa upstream na bahagi nang sarado ang balbula, pagkatapos ay pagsukat ng daloy ng pagtagas o pagkabulok ng presyon sa ibabang bahagi ng agos sa isang tinukoy na yugto ng panahon. Ang mga presyon ng pagsubok ay karaniwang katumbas ng pinakamataas na presyon ng pagpapatakbo o isang tinukoy na porsyento nito, na may katanggap-tanggap na mga rate ng pagtagas na tinukoy ng mga kinakailangan sa aplikasyon at mga pamantayan ng industriya tulad ng ANSI/FCI 70-2 na nag-uuri ng kakayahan sa pagsara ng balbula sa maraming klase mula sa Class I para sa pangkalahatang serbisyo hanggang sa Class VI para sa minimal na natukoy na pagtagas sa mga kritikal na aplikasyon.

Ang pagsubok sa integration ng control system ay nagpapatunay ng wastong tugon ng balbula upang makontrol ang mga signal, kinukumpirma ang tamang operasyon na hindi ligtas, at pinapatunayan ang mga interlock function bago ilagay ang balbula sa normal na serbisyo. Para sa mga awtomatikong on-off na valve, i-verify ang wastong pagbubukas at pagsasara bilang tugon sa solenoid valve energization, pagsuri sa bilis ng operasyon at pagkumpirma ng kumpletong paglalakbay sa ganap na bukas at ganap na saradong mga posisyon. Ang mga proporsyonal na control valve ay nangangailangan ng pagkakalibrate ng mga positioner o current-to-pressure converter, pagsasaayos ng zero at span settings hanggang sa tumpak na masubaybayan ng posisyon ng balbula ang control signal sa buong saklaw ng pagpapatakbo. Subukan ang mga interlock function sa pamamagitan ng pagtulad sa mga nakababagabag na kondisyon na dapat mag-trigger ng pagsasara ng balbula, pagbe-verify na ang balbula ay tumutugon nang naaangkop at sa loob ng mga kinakailangang time frame upang maiwasan ang mga ekskursiyon sa proseso o mga pagkabigo sa sistema ng kaligtasan.

Mga Karaniwang Problema sa Pag-install at Pagwawasto

Ang actuator binding o sluggish na operasyon ay karaniwang nagpapahiwatig ng hindi pagkakapantay-pantay sa pagitan ng actuator stem at valve compressor, kontaminasyon sa mga actuator chamber, o hindi sapat na air pressure upang madaig ang mga puwersa ng pagpapatakbo. I-verify ang pagkakahanay ng pag-mount ng actuator sa pamamagitan ng bahagyang pagluwag ng mga mounting bolts at pag-check kung bubuti ang operasyon, na nagpapahiwatig na ang hindi wastong pag-mount ay lumikha ng mga nagbubuklod na load. Alisin ang actuator at suriin ang mga panloob na bahagi para sa kontaminasyon, kaagnasan, o pinsala na nangangailangan ng paglilinis o pagpapalit. Sukatin ang aktwal na presyon ng suplay ng hangin sa actuator sa ilalim ng mga kundisyon ng pagpapatakbo upang matukoy ang mga pagbaba ng presyon sa pamamagitan ng maliit na laki ng tubing, mahigpit na mga kabit, o hindi sapat na kapasidad ng filter-regulator na pumipigil sa paghahatid ng kinakailangang presyon ng actuator.

Ang panlabas na pagtagas sa mga koneksyon sa katawan ng balbula ay nagmumungkahi ng hindi wastong pag-install ng gasket, hindi sapat na bolt torque, nasira na mga ibabaw ng sealing, o hindi tugmang mga gasket na materyales na nasira kapag nadikit sa mga likido sa proseso. Muling torque flange bolts gamit ang tamang pagkakasunod-sunod at mga halaga ng torque, na nagpapatunay ng pare-parehong compression sa paligid ng flange circumference. Kung magpapatuloy ang pagtagas, i-disassemble ang koneksyon at suriin ang kundisyon ng gasket, palitan ang nasira o nasira na mga gasket ng mga naaangkop na materyales na nakumpirmang tugma sa fluid ng proseso. Suriin ang flange sealing surface para sa mga gasgas, gouges, o warping na pumipigil sa wastong gasket compression, refinishing o pagpapalit ng mga nasirang bahagi kung kinakailangan upang maibalik ang kakayahan sa sealing.

Ang labis na pagtagas ng upuan na lampas sa mga katanggap-tanggap na limitasyon ay nagpapahiwatig ng pinsala sa diaphragm, dayuhang materyal na pumipigil sa kumpletong pagsasara, hindi wastong sukat ng actuator, o hindi sapat na puwersa ng sealing upang madaig ang presyon ng proseso. Siyasatin ang diaphragm kung may mga hiwa, luha, o permanenteng pagpapapangit na pumipigil sa tamang pag-upo laban sa katawan ng balbula. Alisin ang anumang dayuhang materyal na nakalagay sa lugar ng upuan na pumipigil sa kumpletong pagsasara, pagsusuri sa upstream na piping para sa mga pinagmumulan ng debris na nangangailangan ng pagsasala o screening upang maiwasan ang pag-ulit. I-verify ang mga kalkulasyon ng laki ng actuator na nagkukumpirma ng sapat na pagbuo ng puwersa upang i-compress ang diaphragm laban sa pressure ng upuan, partikular para sa mga high-pressure na application o mga balbula na may malalaking bahagi ng diaphragm na nangangailangan ng malaking puwersa ng pagsasara.

Pagpaplano ng Dokumentasyon at Pagpapanatili

Ang komprehensibong dokumentasyon ng pag-install ay nagbibigay ng mahahalagang impormasyon para sa pag-troubleshoot, pagpaplano ng pagpapanatili, at mga pagbabago sa hinaharap, kabilang ang mga detalyadong talaan ng mga detalye ng balbula, configuration ng pag-install, at mga resulta ng pagsubok sa pagkomisyon. Idokumento ang mga numero ng tag ng balbula, laki, rating ng presyon, konstruksiyon ng materyal, at mga partikular na numero ng modelo para sa mga katawan ng balbula at actuator, na lumilikha ng mga cross-reference sa mga diagram ng proseso at instrumentation at mga database ng kagamitan. Kuhanan ng larawan ang mga naka-install na balbula mula sa maraming anggulo na nagpapakita ng mga koneksyon sa piping, orientation ng actuator, mga accessory, at clearance, na nagbibigay ng mga visual record na kapaki-pakinabang kapag nagpaplano ng mga aktibidad sa pagpapanatili o nag-iimbestiga sa mga problema sa pagpapatakbo nang malayuan.

Dapat matugunan ng mga iskedyul ng preventive maintenance ang mga pagitan ng pagpapalit ng diaphragm, mga kinakailangan sa pagseserbisyo ng actuator, pagbabago ng elemento ng air filter, at pana-panahong pagsubok sa pagganap batay sa mga rekomendasyon ng tagagawa at karanasan sa pagpapatakbo. Kinakatawan ng mga diaphragm ang pangunahing bahagi ng pagsusuot sa mga pneumatic diaphragm valve, na nangangailangan ng pana-panahong pagpapalit batay sa mga siklo ng pagpapatakbo, pagiging agresibo ng proseso ng fluid, at naobserbahang pagtagas o pagkasira ng pagganap. Kasama sa maintenance ng actuator ang lubricating na gumagalaw na bahagi, pag-inspeksyon ng mga seal at O-ring, at pag-verify ng spring tension sa spring-return na mga disenyo, na may mga agwat sa pagpapanatili mula sa taunang inspeksyon para sa mga light-duty na application hanggang sa quarterly servicing para sa mga valve na nakakaranas ng malalang kondisyon ng serbisyo o kritikal na mga application na hindi nagpaparaya sa hindi planadong mga pagkabigo.

Ang pagpaplano ng imbentaryo ng mga ekstrang bahagi ay dapat magsama ng mga diaphragm na may sukat para sa bawat pag-install ng balbula, kumpletong actuator rebuild kit, at karaniwang nabigong mga accessory gaya ng solenoid valve coils, positioner component, at limit switch. Ang pagpapanatili ng sapat na mga reserba ay nagpapaliit ng downtime sa panahon ng corrective maintenance habang pinapagana ang maagap na pagpapalit ng mga bahagi ng pagsusuot bago ang pagkabigo ay makagambala sa mga operasyon. Isaalang-alang ang pagpapanatili ng mga kumpletong spare valve assemblies para sa mga kritikal na aplikasyon kung saan ang pinalawig na downtime ay lumilikha ng hindi katanggap-tanggap na pagkalugi sa produksyon o mga panganib sa kaligtasan, na nagbibigay-daan sa mabilis na pagpapalit ng mga nabigong valve habang ang pag-aayos ay nagpapatuloy nang offline nang walang oras na nakompromiso ang kalidad.

Mga Hakbang sa Pag-verify Pagkatapos ng Pag-install

• I-verify na ang lahat ng bolted na koneksyon ay nakakamit ng mga tinukoy na halaga ng torque na may wastong mga sequence ng tightening na dokumentado at ang integridad ng koneksyon ay nakumpirma sa pamamagitan ng leak testing sa operating pressure
• Kumpirmahin ang actuator stroke time na nakakatugon sa mga pagtutukoy sa pamamagitan ng pagsukat ng oras na kinakailangan para sa kumpletong paglalakbay mula sa ganap na bukas hanggang sa ganap na saradong mga posisyon sa ilalim ng normal na mga kondisyon ng operating
• Idokumento ang mga resulta ng pagsubok sa pagtagas ng upuan na naghahambing ng mga sinusukat na rate ng pagtagas laban sa mga tinukoy na kinakailangan at mga pamantayan ng industriya para sa pag-uuri ng balbula
• Subukan ang mabibigo-safe na operasyon sa pamamagitan ng pag-alis ng presyon ng hangin at pag-verify ng wastong paggalaw ng balbula sa paunang natukoy na ligtas na posisyon sa loob ng kinakailangang takdang panahon nang walang pagbubuklod o pag-aatubili
• I-validate ang control system integration kasama ang signal response, position indication accuracy, at interlock function operation sa pamamagitan ng komprehensibong functional testing bago magsimula ang normal na operasyon
• Kumpletuhin ang dokumentasyon sa pag-install kabilang ang mga litrato, mga rekord ng pagsubok, data ng pagsasaayos, at mga kinakailangan sa pagpapanatili para sa pagsasama sa mga sistema ng pamamahala sa pagpapanatili ng pasilidad
